¿Qué es un rotador de soldadura y cómo mejora la calidad y productividad de la soldadura?

un rotador de soldadura es un posicionador industrial que soporta y gira continuamente piezas de trabajo cilíndricas o redondas, como tuberías, recipientes a presión, tanques y calderas, a una velocidad controlada durante el proceso de soldadura. Mejora la calidad y la productividad de la soldadura al permitir soldadura circunferencial automática en posición plana (1G) , eliminando la necesidad de que un soldador se reposicione alrededor de una pieza estacionaria. Los estudios en talleres de fabricación pesada muestran que Los rotadores de soldadura reducen el tiempo de reposicionamiento manual entre un 40% y un 60%. y mejora la consistencia del cordón en comparación con la soldadura de posición fija, al tiempo que reduce la fatiga del soldador en costuras circunferenciales largas. Para cualquier instalación de fabricación que maneje piezas soldadas cilíndricas de más de 200 mm de diámetro, un rotador de soldadura es una de las inversiones en equipos de mayor rendimiento disponibles.

¿Qué es un rotador de soldadura? Definición, componentes y cómo funciona

un welding rotator consists of two or more roller assemblies mounted on a rigid frame that cradle a cylindrical workpiece and rotate it at a precisely controlled speed while a welding torch or head remains stationary above or beside the joint. En lugar de mover el equipo de soldadura alrededor de la pieza, el rotador mueve la pieza más allá del punto de soldadura, un cambio fundamental en el enfoque que permite un ángulo constante de la antorcha, una velocidad de desplazamiento constante y una entrada de calor constante alrededor de toda la circunferencia.

Los tres componentes centrales de cualquier rotador de soldadura sistema son:

• Unidad motriz: Contiene los rodillos motorizados accionados por un motor eléctrico y una caja de cambios. La unidad motriz controla la velocidad de rotación, que generalmente oscila entre 0,1 a 1 RPM en modelos industriales y está conectado a un controlador de velocidad para un ajuste preciso.
• Unidad loca: un passive roller assembly that supports the far end of the workpiece. It follows the rotation driven by the drive unit and is adjustable in width to accommodate different pipe or vessel diameters.
• Panel de control/PLC: Controla la velocidad de rotación, la dirección, el inicio/parada y, en modelos avanzados, la sincronización con la fuente de energía de soldadura para ciclos de soldadura circunferencial totalmente automatizados.

La pieza de trabajo se apoya en la ranura en V o en el soporte de superficie plana formado por los pares de rodillos. El ángulo y la separación de los rodillos determinan el rango de diámetro de contacto que puede acomodar el rotador. Industrial más estándar rotador de soldaduras diámetros de mango desde 100 mm a 3500 mm , con modelos de servicio pesado que se extienden hasta 6000 mm y más para la fabricación de embarcaciones grandes.

Tipos de rotadores de soldadura: ¿Qué diseño se adapta a su aplicación?

Hay cuatro tipos principales de rotadores de soldadura. , cada uno adecuado para diferentes capacidades de carga, geometrías de piezas de trabajo y niveles de automatización. Seleccionar el tipo incorrecto es el error de especificación más común y costoso en la configuración del taller de fabricación.

1. Rotador de soldadura convencional (rodillos de ángulo fijo)

El rotador de soldadura convencional utiliza marcos de rodillos fijos en ángulo en V y es el tipo más utilizado en la fabricación general de tuberías y recipientes. Tanto el bastidor impulsor como el bastidor guía se asientan en un ángulo fijo (normalmente 30° o 45°), creando un soporte estable para piezas de trabajo redondas. El espaciado de los rodillos se ajusta manualmente deslizando los marcos a lo largo de un riel base para cambiar el diámetro soportado. Las capacidades de carga varían desde De 1 tonelada a más de 3.000 toneladas por par. Este diseño es el más rentable para instalaciones que trabajan con diámetros de tubería estándar y consistentes.

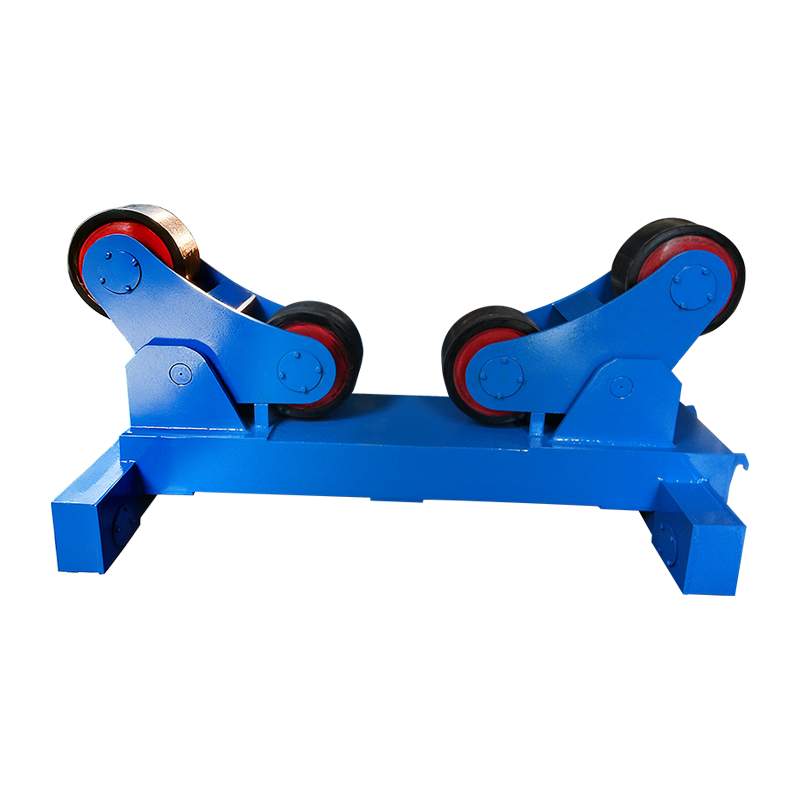

2. Rotador de soldadura autoajustable (rodillos autoalineantes)

Los rotadores de soldadura autoajustables adaptan automáticamente el ángulo de su rodillo al diámetro de la pieza de trabajo, eliminando el reposicionamiento manual del marco. Cada conjunto de rodillos utiliza un marco pivotante que se abre o cierra bajo el peso de la pieza de trabajo, manteniendo un ángulo de contacto óptimo en un amplio rango de diámetros, generalmente 150 mm a 3.000 mm — sin ningún ajuste manual. Esto reduce drásticamente el tiempo de instalación cuando un taller maneja distintos tamaños de tuberías a lo largo del día. El diseño autoalineante también distribuye la carga de manera más uniforme sobre la superficie del rodillo, lo que reduce el desgaste localizado del rodillo.

3. Rodillos giratorios con capacidad de soldadura del cabezal del tanque

Los rodillos giratorios de alta resistencia diseñados para la fabricación de recipientes a presión y tanques de almacenamiento están diseñados para manejar operaciones de soldadura tanto de la carcasa cilíndrica como de la tapa del extremo (cabeza). Estas unidades cuentan con rodillos de goma o poliuretano de cara ancha que proporcionan una superficie que no daña los recipientes terminados o revestidos, y transmisiones de engranajes reducidos capaces de mantener velocidades de rotación muy lentas y precisas, tan bajas como 0,01 rpm — para pasadas de soldadura por arco sumergido (SAW) de paredes gruesas.

4. Rotor de soldadura motorizado con integración CNC/PLC

Los rotadores de soldadura integrados en CNC sincronizan la velocidad de rotación de la pieza de trabajo directamente con la velocidad de alimentación del alambre de soldadura, la velocidad de desplazamiento y los parámetros de la fuente de energía para pases de soldadura circunferenciales totalmente automatizados. Estos sistemas se utilizan en la fabricación de carretes de tuberías de gran volumen, la construcción de plataformas marinas y la fabricación automatizada de recipientes a presión. Precisión de sincronización de velocidad de ±0,5% Garantiza una entrada de calor constante por unidad de longitud, algo fundamental para soldaduras que cumplen con los códigos en componentes con clasificación de presión según las normas ASME, EN 13480 o ISO 15614.

Tipos de rotadores de soldadura comparados

Leyenda: Comparación de los cuatro tipos principales de rotadores de soldadura en función del rango de diámetro, capacidad de carga, tiempo de preparación, nivel de automatización y aplicación industrial principal.

Especificaciones clave para evaluar al seleccionar un rotador de soldadura

La capacidad de carga y el rango de diámetro son las dos especificaciones no negociables. — todas las demás características son secundarias si el rotador no puede soportar con seguridad la pieza de trabajo en el tamaño requerido. Aquí hay una guía estructurada para cada especificación crítica:

Capacidad de carga

unlways specify rotator load capacity at a minimum of 1.25× the heaviest anticipated workpiece weight para proporcionar un margen de seguridad y tener en cuenta las cargas dinámicas durante la aceleración y desaceleración de la rotación. Un buque que pesa 8 toneladas requiere un rotador con capacidad para al menos 10 toneladas . La sobrecarga de un rotador de soldadura comprime los rodillos más allá de su capacidad de carga, provoca la deflexión del marco y corre el riesgo de que la pieza de trabajo se deslice catastróficamente, un grave peligro para la seguridad.

Rango de velocidad de rotación

La velocidad de rotación debe coincidir con el proceso de soldadura y el diámetro de la pieza de trabajo para mantener la velocidad correcta de desplazamiento del arco en la unión. Las RPM requeridas se calculan como: Velocidad de desplazamiento (mm/min) ÷ (π × Diámetro en mm) . Por ejemplo, soldar un tubo de 600 mm de diámetro a una velocidad de desplazamiento de 400 mm/min requiere aproximadamente 0,21 rpm . La soldadura por arco sumergido (SAW) en recipientes de paredes gruesas puede requerir tan solo 0,03–0,08 RPM ; Es posible que se necesiten pases de raíz TIG en tuberías de acero inoxidable de pared delgada 0,5–1,5 RPM .

Material del rodillo

La selección del material del rodillo afecta directamente la protección de la superficie de la pieza de trabajo y la vida útil del rodillo. Los rodillos de acero son estándar para tuberías de acero estructural sin recubrimiento y ofrecen máxima durabilidad. Se requieren rodillos recubiertos de caucho o poliuretano para recipientes revestidos, pintados o pulidos para evitar daños en la superficie. Los rodillos de poliuretano también proporcionan un mejor agarre en superficies lisas, lo que reduce el deslizamiento, algo especialmente importante en embarcaciones pesadas donde la demanda de torsión es alta. Espere reemplazar las cubiertas de los rodillos de poliuretano cada 12 a 24 meses en uso de producción continua.

Conexión a tierra de corriente de soldadura

Nunca se debe permitir que la corriente de soldadura pase a través de los cojinetes de rodillos del rotador. — esto provoca picaduras electrolíticas en las pistas de los rodamientos y fallas rápidas. Los rotadores utilizados con procesos que llevan alto amperaje (SAW a 600-1200 A, por ejemplo) deben tener cepillos de puesta a tierra dedicados en el marco del rotador o una abrazadera de tierra de soldadura separada aplicada directamente a la pieza de trabajo. Muchos rotadores premium incluyen cepillos de tierra integrados que entran en contacto con la superficie de la pieza de trabajo y proporcionan una ruta de retorno de baja resistencia, protegiendo los cojinetes impulsores y tensores.

unnti-Drift / Axial Restraint

Las piezas de trabajo cilíndricas tienden a migrar axialmente (caminar) a lo largo del eje del rodillo durante la rotación. — un fenómeno causado por una pequeña desalineación entre las líneas centrales del rodillo impulsor y del rodillo loco. Los rotadores de alta calidad abordan esto mediante el ajuste de los rodillos en ángulo (orientación de los rodillos impulsores de 1 a 3°), control electrónico antideriva automático o almohadillas de empuje axial mecánicas. La deriva axial incontrolada aleja la junta soldada del soplete, lo que produce soldaduras descentradas y una posible colisión del soplete con el extremo de la pieza de trabajo.

Rotador de soldadura versus posicionador de soldadura: ¿Cuál es la diferencia?

un welding rotator and a welding positioner both manipulate workpieces during welding, but they serve fundamentally different geometries and motion requirements. Confundir ambos lleva a una mala aplicación del equipo: un posicionador no puede reemplazar un rotador para vasos cilíndricos largos, y un rotador no puede reemplazar un posicionador para conjuntos bridados o asimétricos.

Leyenda: Comparación lado a lado de rotadores y posicionadores de soldadura en siete atributos para aclarar la selección correcta del equipo según la geometría de la pieza de trabajo y el tipo de junta.

Industrias y aplicaciones que dependen de los rotadores de soldadura

Los rotadores de soldadura son indispensables en todas las industrias que fabrican equipos cilíndricos que soportan presión, estructurales o de proceso. Su tasa de adopción se correlaciona directamente con el diámetro del recipiente: por encima de 300 mm de diámetro, la soldadura circunferencial manual se vuelve lenta, inconsistente y ergonómicamente estresante, por lo que el retorno de la inversión del rotador generalmente se logra dentro de los 6 a 18 meses de uso en producción.

• Petróleo y gas: Soldaduras circunferenciales de tuberías, fabricación de elevadores, carretes de colectores submarinos y soldadura de carcasas de tanques de almacenamiento de GNL. Los rotadores admiten soldadura por arco sumergido en espesores de pared de 10 mm a 80 mm en tuberías con clasificación de presión según las normas API 1104 y ASME B31.4.
• Fabricación de recipientes a presión: unSME Section VIII and PED-compliant vessels — reactors, heat exchangers, condensers, separators — all require controlled circumferential weld passes. Rotators enable consistent preheat maintenance and interpass temperature control by keeping the weld in the flat position throughout multipass sequences.
• Energía eólica: Las secciones de torres de turbinas eólicas marinas y terrestres (normalmente de 4 a 6 m de diámetro y 20 a 30 mm de espesor de pared) se encuentran entre las aplicaciones de soldadura rotativa más grandes y requieren rotadores con capacidades superiores 200-500 toneladas por juego.
• Construcción naval: Los ejes de hélice, los tubos propulsores, los tanques de lastre y las secciones cilíndricas del casco utilizan rotadores en los talleres de fabricación previos al equipamiento antes de la instalación a bordo.
• Minería y agregados: Los molinos de bolas, los hornos rotatorios, los depuradores de tambor y la fabricación de tambores transportadores involucran carcasas cilíndricas de paredes gruesas que son prácticas sólo con soldadura asistida por rotador.
• Química y petroquímica: Las columnas, reactores y recipientes de proceso con aleaciones exóticas (acero inoxidable dúplex, Inconel, titanio) se benefician particularmente de la soldadura en posición plana habilitada por rotador, que reduce la interrupción del baño de soldadura inducida por la gravedad en materiales difíciles de soldar.

Beneficios de productividad y calidad del uso de un rotador de soldadura

La principal ganancia de productividad de un rotador de soldadura proviene de permitir arcos de soldadura continuos en lugar de ciclos de parada y reposición. , pero los beneficios de calidad son igualmente significativos y reducen directamente los costos de retrabajo.

Ganancias de productividad

• unrc-on time increases from 20–35% (manual) to 60–80% con soldadura semiautomática asistida por rotador, y hasta 90–95% en sistemas totalmente automatizados. Un taller de fabricación que suelda tuberías de 500 mm de diámetro puede completar una unión circunferencial completa en un solo arco ininterrumpido en comparación con 4 a 6 secuencias de parada y reinicio en la soldadura manual.
• Tasas de deposición de SAW en vasos de pared gruesa sostenidos por rotadores alcanzan 15-25 kg/h — aproximadamente 5 a 8 veces la tasa de deposición de SMAW manual en la misma junta.
• Reducción de la fatiga del soldador en costuras circunferenciales largas significa concentración sostenida durante operaciones de soldadura de varias horas, lo que reduce las tasas de error al final del turno.

Mejoras en la calidad de la soldadura

• Velocidad de desplazamiento constante controlado por el rotador elimina la variación humana en la progresión de la antorcha, lo que da como resultado un ancho de cordón uniforme y una penetración alrededor de toda la circunferencia, fundamental para la aceptación de pruebas radiográficas y ultrasónicas.
• Posición de soldadura plana (1G) en toda la junta elimina el hundimiento del baño de soldadura inducido por la gravedad que se produce en las posiciones 2G (horizontal), 5G (tubo fijo) y 6G (tubo inclinado), lo que reduce la porosidad y las tasas de defectos de socavado en un estimado 35–55% en comparación con la soldadura de tubería fija.
• Control constante de temperatura entre pasadas Es más fácil de mantener cuando la soldadura gira continuamente más allá de un punto de monitoreo fijo, lo que permite que los sensores IR o los termómetros de contacto midan cada punto de la circunferencia sin reposicionarlos.

Mantenimiento del rotador de soldadura: mantener el equipo confiable en producción

El mantenimiento preventivo regular de un rotador de soldadura cuesta una fracción del tiempo de inactividad y los gastos de reemplazo de rodamientos causados por negligencia. — un solo rodamiento de rodillos defectuoso en un rotador de 200 toneladas puede provocar una pérdida de producción de 2 a 3 días y costos de reparación de entre 5 000 y 15 000 dólares.

• Diariamente: Inspeccione las superficies de los rodillos en busca de salpicaduras de soldadura incrustadas, cortes o puntos planos. Elimine las salpicaduras con un cepillo de alambre o un raspador antes de que se endurezcan y causen daños en la superficie de las piezas de trabajo o una rotación desequilibrada. Verifique que los cables de conexión a tierra estén bien conectados.
• Semanal: Lubrique la cadena de transmisión, la caja de cambios y los cojinetes del eje de los rodillos según las especificaciones del fabricante. Verifique que el panel de control muestre configuraciones de velocidad precisas y que la parada de emergencia funcione correctamente. Inspeccione los pernos de montaje de los rodillos para ver si se aflojan por vibración.
• Mensual: Verifique el nivel y el estado del aceite de la caja de cambios. Inspeccione las cubiertas de los rodillos de poliuretano o caucho para detectar cortes, desgarros o endurecimiento. Mida el diámetro del rodillo con un calibre: el desgaste desigual entre los rodillos impulsores y locos provoca una variación de velocidad en la superficie de la pieza de trabajo.
• unnnually: Inspección completa de la unidad de transmisión, incluidas las escobillas del motor (si es CC), el juego de los cojinetes de la caja de cambios y la integridad de la soldadura del marco. Vuelva a calibrar el control de velocidad con respecto a una referencia del tacómetro. Reemplace los rodamientos de rodillos de manera proactiva si las horas de funcionamiento exceden el intervalo recomendado por el fabricante; generalmente 8.000–12.000 horas de funcionamiento .

Preguntas frecuentes sobre los rotadores de soldadura

Conclusión: ¿Es un rotador de soldadura la inversión adecuada para su taller?

Para cualquier taller de fabricación que suelde regularmente componentes cilíndricos de más de 200 mm de diámetro, un rotador de soldadura ofrece un retorno de la inversión medible en un plazo de 6 a 18 meses. a través de menores pérdidas de tiempo de arco encendido, menores tasas de retrabajo debido a la reducción de defectos en la soldadura en posición plana y una menor fatiga del soldador en trabajos de costura larga.

La decisión de selección se reduce a cuatro parámetros: peso máximo de la pieza de trabajo (especificación de capacidad de carga de los accionamientos), rango de diámetro (tipo y espaciado de los rodillos de los accionamientos), rango de velocidad de rotación requerido (motor de los accionamientos y selección de la caja de cambios) y volumen de producción (impulsa el caso de autoajuste frente a convencional y para la integración CNC). Haga coincidir esos cuatro parámetros con precisión, aplique un factor de seguridad de 1,25× a la capacidad de carga y especifique el material del rodillo para que coincida con los requisitos de superficie de su pieza de trabajo.

un well-specified, properly maintained rotador de soldadura no es simplemente una herramienta de conveniencia: es un activo de fabricación de grado de producción que eleva directamente el techo de calidad y la capacidad de rendimiento de cualquier operación de fabricación cilíndrica. Especialmente para los talleres de recipientes a presión, fabricantes de tuberías y fabricantes de torres eólicas, es un componente esencial de una producción de soldadura competitiva y que cumpla con los códigos.
